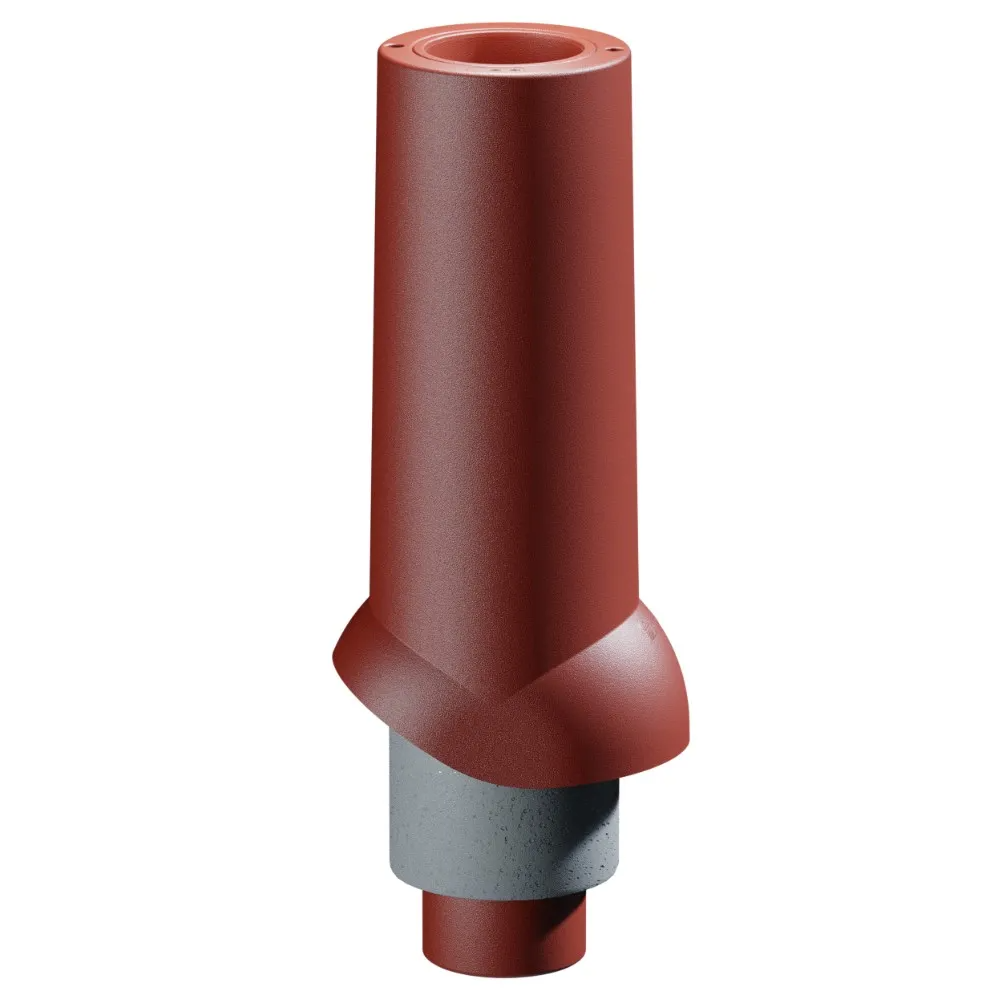

Красная труба Docke Premium ИЗЛ-110/500 PRAM-1114, RR29 служит для вывода вентиляционной части канализационного стояка через скатную крышу. Внутренний канал диаметром 110 мм обеспечивает сообщение системы с атмосферой. Благодаря этому при сливе сточных вод выравнивается давление, а канализационные газы отводятся за пределы здания.

Не кровельный аэратор

ИЗЛ-110/500 работает с канализацией и не предназначен для проветривания подкровельного пространства. Подменять им вентиляционный выход кухни или санузла также нельзя. Каждая система имеет своё назначение, температуру и требования к трассе. Эта карточка относится именно к утеплённой фановой трубе красного цвета RR29.

Как выход защищает гидрозатворы

Слив большого объёма воды способен создать вакуум в невентилируемом стояке. В результате жидкость в сифоне частично уходит, открывая запахам путь в комнату. Воздухообмен через фановый выход помогает избежать такого перепада. Для результата стояк должен иметь правильный диаметр, непрерывную трассу и подключение по сантехническому проекту.

Геометрия для проектирования узла

Пластиковая труба имеет диаметр 110 мм. Длина корпуса без колпака равна 624 мм, его максимальная ширина — 239 мм. Эти размеры учитывают при размещении среди стропил и других инженерных проходок. Заранее проверяют возможность соединения с внутренней трубой без напряжения и ненужных горизонтальных участков.

Изоляция и наружная эксплуатация

Кожух содержит слой пенополиуретана средней толщиной 28 мм. Полипропилен рассчитан на диапазон от −40 до +80 °C, сохраняет ударопрочность при −20 °C и устойчив к ультрафиолету. Утепление помогает работе наружного участка, но не отменяет соблюдение нормативной высоты и условий размещения относительно окон и воздухозаборов.

Проходка не включена

Нижнюю часть ИЗЛ устанавливают на проходной элемент, выбранный под конкретное покрытие. Основание для гибкой черепицы отличается от проходки для профилированной металлической кровли. Неподходящую деталь нельзя компенсировать избыточным герметиком: правильная форма и крепление необходимы для долговечного водонепроницаемого узла.

Шесть саморезов в комплекте

Вместе с трубой поставляются шесть окрашенных кровельных саморезов размером 4,8 × 25 мм. Они оснащены прессшайбой и шестигранной головкой под ключ 8 мм. Их используют для предусмотренной изготовителем фиксации основания. Внутренние переходники, дополнительные уплотнения и проходку комплектуют отдельно по проекту.

Что нужно знать о колпаке

В данной упаковке колпака нет. Совместимую красную деталь ИЗЛ-110/500 покупают отдельно, если требуется законченный дизайнерский вид. Колпак не создаёт дополнительную тягу и не является дефлектором. При заказе важно различать артикулы: PRAM-1114 обозначает трубу, а не верхний декоративный элемент.

Красный RR29 и подбор аксессуаров

Цветовой аналог RR29 рассчитан на сочетание с красными кровельными материалами и комплектующими. Перед дозаказом сверяют маркировку, потому что отображение оттенка на экране приблизительно. Проходной элемент и колпак желательно подбирать в согласованной расцветке, если такая версия доступна для выбранного покрытия.

Приёмка, доставка и склад

Вес изделия — 2 кг, масса коробки — 2,38 кг, размер упаковки — 630 × 245 × 190 мм. На поддоне помещается 54 коробки. Товар перевозят в крытом кузове и хранят в заводской упаковке без влаги и прямого солнца. При получении сверьте PRAM-1114, 00-00074529, RR29, Ø110 мм и комплект из шести саморезов.
