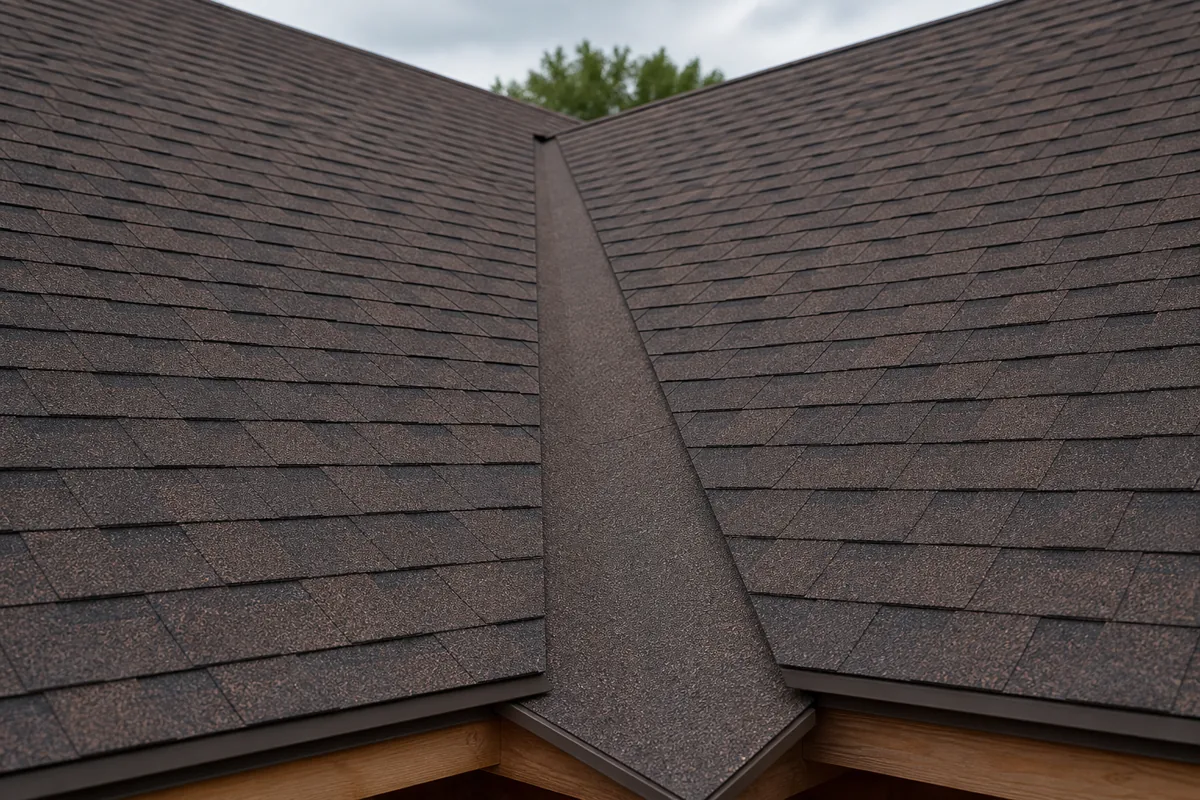

Ендова мягкой кровли: устройство, ендовый ковёр и монтаж

Коротко: ендова — внутренний угол двух скатов и один из самых нагруженных водой участков мягкой кровли. Её собирают по инструкции конкретной системы: усиливают сплошное основание и подкладочный слой, выбирают открытый способ с ендовым ковром либо разрешённый производителем метод подреза, а крепёж и мастику держат вне водяного желоба. Числа Döcke и ТЕХНОНИКОЛЬ различаются, поэтому смешивать схемы нельзя.

Что такое ендова и почему здесь чаще появляются протечки

В ендове сходятся потоки сразу с двух скатов. При дожде, таянии снега и сходе наледи вода движется не только вниз, но и поперёк рядов черепицы к оси внутреннего угла. Поэтому небольшой прокол, складка ковра, обратный нахлёст или избыток мастики в этом месте опаснее, чем на открытой части ската.

До монтажа нужно знать длину каждой ендовы, уклоны и площадь примыкающих скатов, направление основного водотока, место выхода на карниз и наличие пересечений. Если водосбор скатов сильно отличается, ТЕХНОНИКОЛЬ рекомендует смещать желоб в сторону меньшего водотока, чтобы уменьшить подмыв края рядовой черепицы.

Два способа устройства ендовы

Актуальная инструкция ТЕХНОНИКОЛЬ SHINGLAS описывает оба варианта. Döcke для своей битумной черепицы приводит открытую ендову с собственными расстояниями, мастикой и запретной зоной для гвоздей. Нельзя взять ширину желоба из инструкции Döcke, способ подкладки из SHINGLAS и собрать из них «универсальный» узел.

Подготовка основания под ендову

1. Проверьте геометрию. Ось должна быть прямой, без ступеней, провалов и выступающих крепежей.
2. Усильте несущую часть. Стыки листового основания располагают и закрепляют по проекту кровли; ендова не должна опираться на свободный край листа.
3. Очистите поверхность. Пыль, щепа и влага под ковром создают складки и мешают приклейке.
4. Смонтируйте подкладочный слой. Тип ковра, ширину зоны и крепление берут из инструкции выбранной системы.
5. Разметьте ось и границы. Линии желоба наносят до рядовой черепицы, учитывая водоток и выход на карниз.

Ендовый ковёр желательно укладывать непрерывно по всей длине. Если стык неизбежен, он должен находиться выше по скату и перекрываться верхним полотном. Конкретный нахлёст и способ проклейки определяет производитель.

Открытая ендова ТЕХНОНИКОЛЬ SHINGLAS

По инструкции 2025 года ендовый ковёр укладывают вдоль оси поверх самоклеящегося подкладочного ковра. Для однослойной черепицы ТЕХНОНИКОЛЬ ендовый ковёр смещают по горизонтали на 20–30 мм относительно подкладочного; для многослойной SHINGLAS такое смещение не требуется.

1. Ковёр складывают пополам по длине, продавливают линию сгиба и снова разворачивают.
2. Полотно разглаживают без складок и неровностей.
3. По периметру тыльной стороны наносят мастику ФИКСЕР полосой 100 мм.
4. С лицевой стороны ковёр фиксируют кровельными гвоздями в 20–30 мм от края с шагом 200–250 мм.
5. Если непрерывного полотна недостаточно, верхний нахлёст делают 300 мм и тщательно проклеивают.
6. Нижний край подрезают с небольшим закруглением — «язычком» — для правильного выхода воды.

Эти размеры относятся к системе ТЕХНОНИКОЛЬ. Линии подреза рядовой черепицы и ширину открытого желоба определяют по дальнейшим рисункам той же инструкции и фактическому водосбору.

Открытая ендова Döcke

В инструкции Döcke монтаж битумной черепицы при наличии ендовы начинают от неё с целого гонта. Гонты подрезают так, чтобы они не доходили до оси на 50–75 мм. У крайних гонтов срезают уголок для отбоя воды и промазывают мастикой Döcke полосой 100 мм.

Толщина слоя мастики Döcke — не более 0,5 мм: производитель предупреждает, что избыток может вытечь и вызвать вздутия. Зона без гвоздей до оси ендовы должна быть не менее 300 мм. Эти значения применимы к описанному узлу Döcke и не заменяют схему SHINGLAS.

Как рассчитать ендовый ковёр

Сложите длины всех ендов от верхней точки до выхода на карниз. Затем добавьте предусмотренные системой выпуски и верхние нахлёсты. Если длина одной ендовы помещается в цельное полотно, лучше не создавать стык только ради использования остатка.

Пример: две ендовы длиной 4,2 и 3,6 м требуют минимум 7,8 погонного метра полотна до учёта выпусков и раскладки. Товарные ендовые ковры Döcke в каталоге имеют площадь 10 м²; фактическую ширину и длину рулона проверьте в карточке и документации перед расчётом. Площадь в квадратных метрах сама по себе не показывает, получится ли закрыть длинную ендову без поперечного стыка.

Контроль монтажа и типичные ошибки

• на оси остались бугор, щель или выступающий крепёж;
• подкладочный ковёр выбран без учёта ендовы и уклона;
• ендовый ковёр собран из коротких кусков с нижним встречным нахлёстом;
• полотно закреплено со складками;
• гвозди попали в водяной желоб или слишком близко к оси;
• мастика нанесена толстым валиком вместо тонкого системного слоя;
• срезанные края гонтов не имеют отбоя воды;
• желоб расположен симметрично, хотя водосбор скатов сильно различается;
• на одной крыше смешаны размеры и приёмы двух производителей;
• выход ендовы на карниз перекрыт планкой или водостоком.

После монтажа осмотрите ендову снизу вверх: кромки должны быть ровными, ковёр — без пузырей, а в центральной зоне не должно быть видимых шляпок крепежа. Проверьте, что вода свободно выходит в водосток и не направлена за карнизную планку.
