Аэратор для мягкой кровли: зачем нужен, где ставить и как рассчитать

Коротко: аэратор — это выход воздуха из вентиляционного канала скатной крыши. Он работает только вместе с притоком у карниза и непрерывным проходом воздуха над утеплителем. Для простой двухскатной крыши удобен непрерывный коньковый выход; точечные аэраторы применяют там, где конёк короткий, сложный или его нельзя использовать. Количество считают по инструкции конкретной модели: в руководстве ТЕХНОНИКОЛЬ SHINGLAS для точечных аэраторов указан ориентир один элемент на 10–15 м² ската.

Зачем аэратор мягкой кровле

В тёплом доме водяной пар стремится к более холодным слоям конструкции. Если пароизоляция, утепление или вентиляционный канал выполнены с ошибками, влага может задерживаться в кровельном пироге. Летом закрытое пространство дополнительно нагревается. Выход воздуха в верхней зоне ската помогает системе удалять влагу и избыточное тепло, но не исправляет протечку и не заменяет пароизоляцию.

Правильная схема работает снизу вверх: воздух входит через карниз, проходит по свободному каналу над утеплителем и выходит у конька или через точечные элементы в верхней части ската. Если приток закрыт утеплителем, сплошной доской или герметичным софитом, даже большой аэратор останется декоративной деталью.

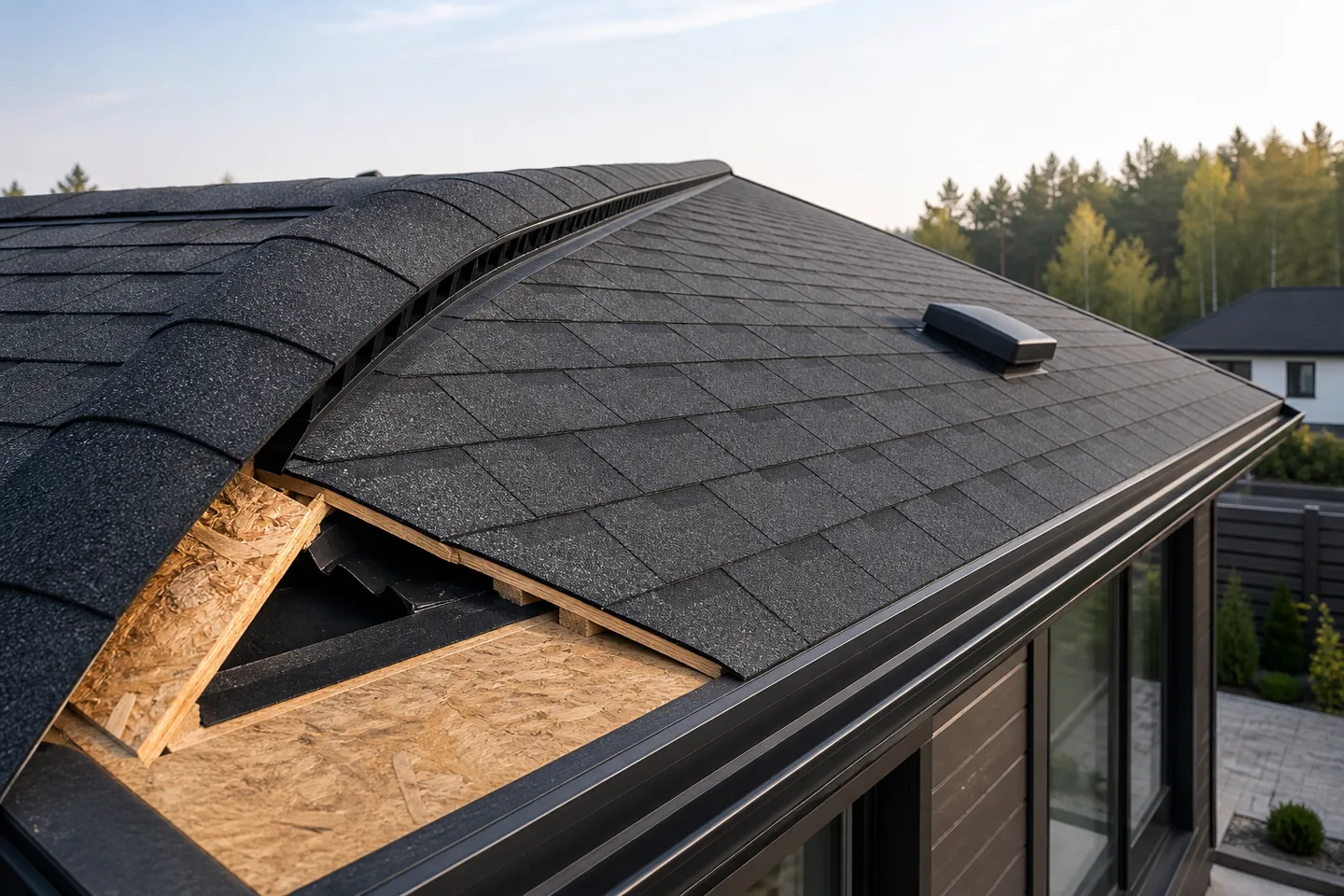

Коньковый или точечный аэратор

Коньковый аэратор распределяет выход по верхней линии и после монтажа закрывается коньково-карнизной черепицей. Точечный элемент имеет собственную юбку и вентиляционное отверстие в основании. Их нельзя выбирать только по цвету: форма юбки, допустимый кровельный материал, площадь вентиляции и способ крепления должны соответствовать инструкции.

Как рассчитать количество аэраторов

Сначала разделите крышу на реально связанные вентиляционные объёмы. Скаты, перекрытые ендовой, поперечной балкой, мансардным окном или закрытым участком канала, могут требовать отдельных выходов. Затем проверьте приток: расчёт только вытяжных элементов без площади входа неполон.

Для точечных аэраторов инструкция ТЕХНОНИКОЛЬ SHINGLAS указывает ориентир один аэратор на 10–15 м² кровли. Черновой расчёт делают так: площадь обслуживаемого ската делят на допустимую площадь одной модели и округляют вверх. Например, для связанного участка 42 м² получится от трёх до пяти элементов в зависимости от принятого значения и условий конкретной крыши. Итог проверяют по техлисту модели и схеме производителя.

Для конькового варианта считают не «штуки на площадь», а доступную длину вентилируемого конька и пропускную способность системы. ТЕХНОНИКОЛЬ указывает, что коньковый аэратор является выходом воздуха и сверху закрывается коньково-карнизной черепицей. Длина изделия, фильтр, крепёж и способ соединения секций зависят от модели.

Где ставить точечные аэраторы

Точечные выходы размещают в верхней части обслуживаемого участка и распределяют так, чтобы воздух не оставался заперт в боковых карманах. Они должны работать в одном канале с карнизным притоком. Случайная установка одного элемента посередине большого сложного ската не гарантирует вентиляцию зон за ендовой или мансардным окном.

Нельзя переносить отверстие «куда удобнее» без проверки стропил, настила и раскладки гонтов. Для аэратора КТВ-альфа официальный порядок ТЕХНОНИКОЛЬ предусматривает отверстие в ОСП по внутреннему контуру элемента. Оно располагается на 5 см выше уже смонтированного нижележащего гонта, а юбка аэратора заходит на этот гонт на 3 см. Эти размеры относятся именно к КТВ-альфа.

Если кровля уже готова и появилась сырость, сначала найдите источник: протечка, негерметичная пароизоляция, забитый приток или разрыв вентиляционного канала. Дополнительный аэратор помогает только тогда, когда есть путь воздуха. Разрезать готовую кровлю без диагностики рискованно.

Что проверить при монтаже аэратора

1. Сверьте модель и кровельный материал. Элемент должен быть предназначен для гибкой черепицы и допустимого уклона.
2. Найдите стропила и препятствия. Вентиляционное отверстие делают в настиле, не повреждая несущие элементы.
3. Разметьте по реальной юбке. Не используйте приблизительный круг вместо внутреннего контура прохода.
4. Подготовьте основание по инструкции. Для КТВ-альфа ТЕХНОНИКОЛЬ указывает мастику слоем не более 1 мм в месте установки.
5. Зафиксируйте предусмотренным крепежом. Элемент крепят специальными гвоздями для гибкой черепицы по схеме производителя.
6. Соберите гонты поверх юбки. Примыкание герметизируют, а открытую мастику защищают посыпкой, если это требуется инструкцией.
7. Проверьте весь воздушный путь. После установки остаются открыты карнизный приток и канал до аэратора.

Коньковая система собирается иначе: в основании формируют предусмотренную инструкцией щель, устанавливают секции аэратора и закрывают их коньково-карнизной черепицей. Ширину прорези, отступы от торцов и крепёж берут из руководства выбранной модели.

Почему аэратор может не работать

• нет притока воздуха у карниза;
• утеплитель перекрыл канал между стропилами;
• точечные выходы стоят ниже изолированного верхнего кармана;
• аэратор выбран для другого кровельного материала или уклона;
• число элементов посчитано по общей площади дома, а не по связанным скатам;
• юбку герметизировали произвольно и перекрыли рабочее отверстие;
• конденсат приняли за проблему вентиляции, хотя причина — протечка или разрыв пароизоляции.

Аэраторы и комплектующие для мягкой кровли

Актуальные остатки собраны в категории «Аэраторы». Перед покупкой сопоставьте тип крыши, доступный конёк, обслуживаемую площадь и инструкцию модели. Гибкая черепица находится в разделе «Мягкая кровля», а подкладочные материалы — в категории подкладочных ковров.
