Ручка-штанга FUARO AP.1700C push-bar — накладной механизм системы «Антипаника» с вертикальными тягами для дополнительной створки двухстворчатой эвакуационной двери. При нажатии рукой или телом штанга освобождает верхнюю и нижнюю точки запирания, позволяя быстро открыть створку изнутри.

Роль AP.1700C в двухстворчатой системе

Модель 1700C устанавливают не как самостоятельную обычную дверную ручку, а на дополнительную створку. Основную створку комплектуют штангой FUARO 1700A, 1700B или совместимым проектным решением. Обе части двери должны работать как единый эвакуационный блок, поэтому состав системы определяют до покупки.

Вертикальные тяги фиксируют дополнительную створку сверху и снизу. Нажатие на горизонтальную красную штангу одновременно приводит механизм в действие. Такая схема позволяет открыть дверь движением по направлению эвакуации без поиска небольшой ручки или ключа.

Фурнитура для эвакуационного выхода является частью ответственного строительного решения. Соответствие двери, замков, координатора закрывания, доводчиков, петель и антипаники проекту и действующим требованиям должен подтвердить квалифицированный специалист. Наличие отдельных характеристик товара не заменяет проверку всего дверного блока.

Подтверждённые характеристики

• производитель — FUARO;
• модель — AP.1700C;
• ID в каталоге — 41411;
• установка — накладная;
• материалы — сталь, пластик и алюминий;
• цвет корпусов — чёрный, нажимная штанга — красная;
• совместимые типы полотен — металлические, деревянные, профильные и противопожарные;
• допустимая масса двери — до 200 кг;
• максимальная ширина створки — 1300 мм;
• минимальная ширина створки — 300 мм;
• ресурс — более 200 000 циклов;
• масса изделия — 4,468 кг;
• гарантия — 2 года;
• страна изготовления — Китай.

Старые параметры карточки описывали ручку ARSENAL 860AC BK, медный цвет и ЦАМ с латунными деталями. Они не относятся к FUARO AP.1700C и полностью удалены.

Высота и размеры установки

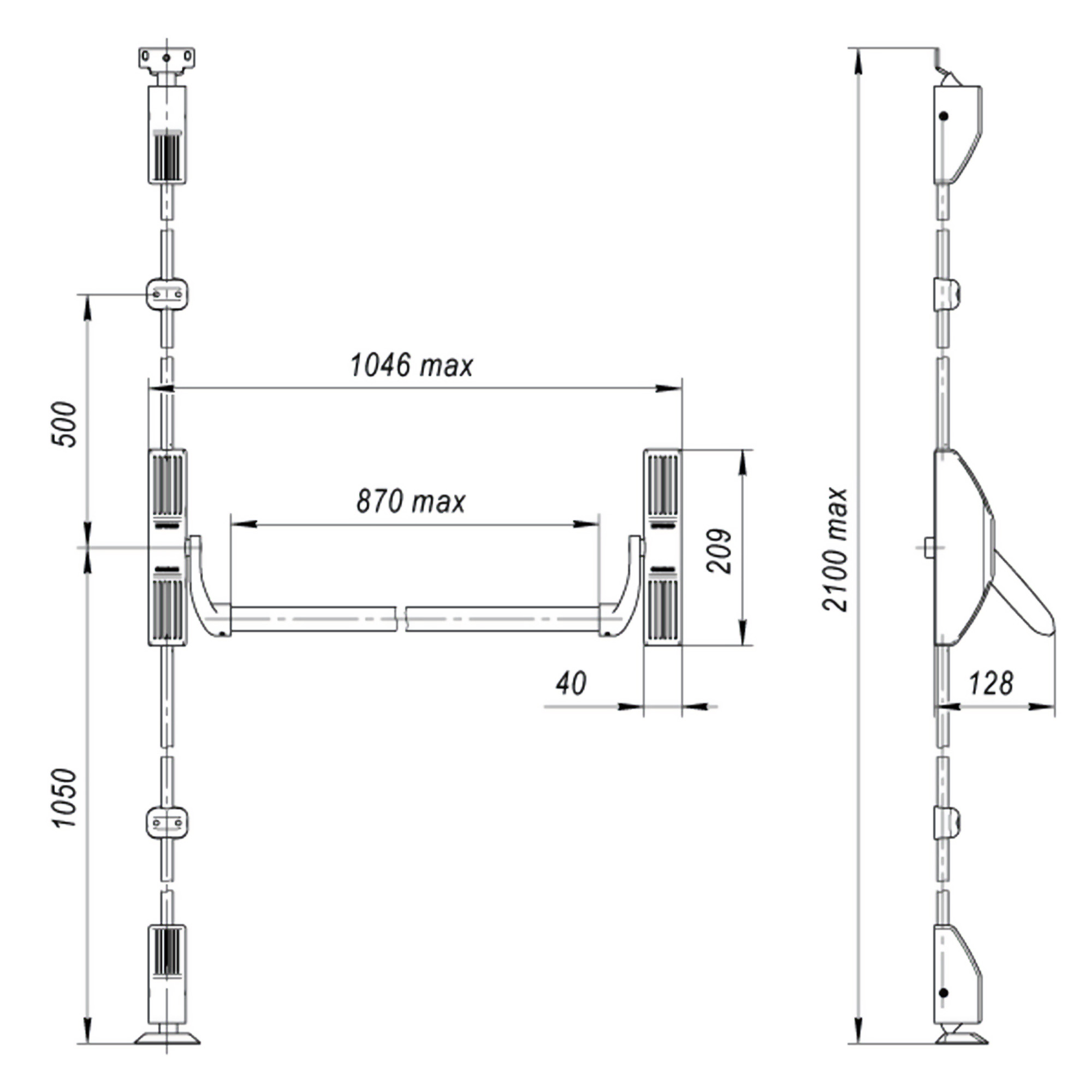

Без удлинения тяг механизм рассчитан на створку высотой до 2100 мм. Удлинители входят в комплект и позволяют применять систему на двери высотой до 2400 мм. На официальном чертеже показаны максимальная длина нажимной части 870 мм, общая ширина механизма до 1046 мм и вынос 128 мм.

Горизонтальный размер подбирают по фактической ширине полотна, не перекрывая необходимые технологические зоны. Перед сверлением проверяют расположение внутренних усилителей двери, верхнего и нижнего упоров, уплотнителя и порога. Размерный чертёж в галерее используют вместе с инструкцией, а не вместо неё.

Что проверить до заказа

• что AP.1700C требуется именно на дополнительную створку;
• тип и модель механизма основной створки;
• ширину, высоту, толщину и массу обоих полотен;
• материал двери и наличие монтажного усиления;
• направление эвакуации и открывание наружу;
• совместимость с доводчиками и координатором закрывания;
• необходимость доступа снаружи;
• проектные требования к противопожарному или эвакуационному блоку.

Для управления с наружной стороны производитель предлагает ручки AP.H-136 либо H-101 с соответствующими планками. Они приобретаются отдельно. Усиливающие планки FUARO 44709 с декоративными накладками также не входят в базовый комплект и подбираются по проекту.

Комплектация и изображения

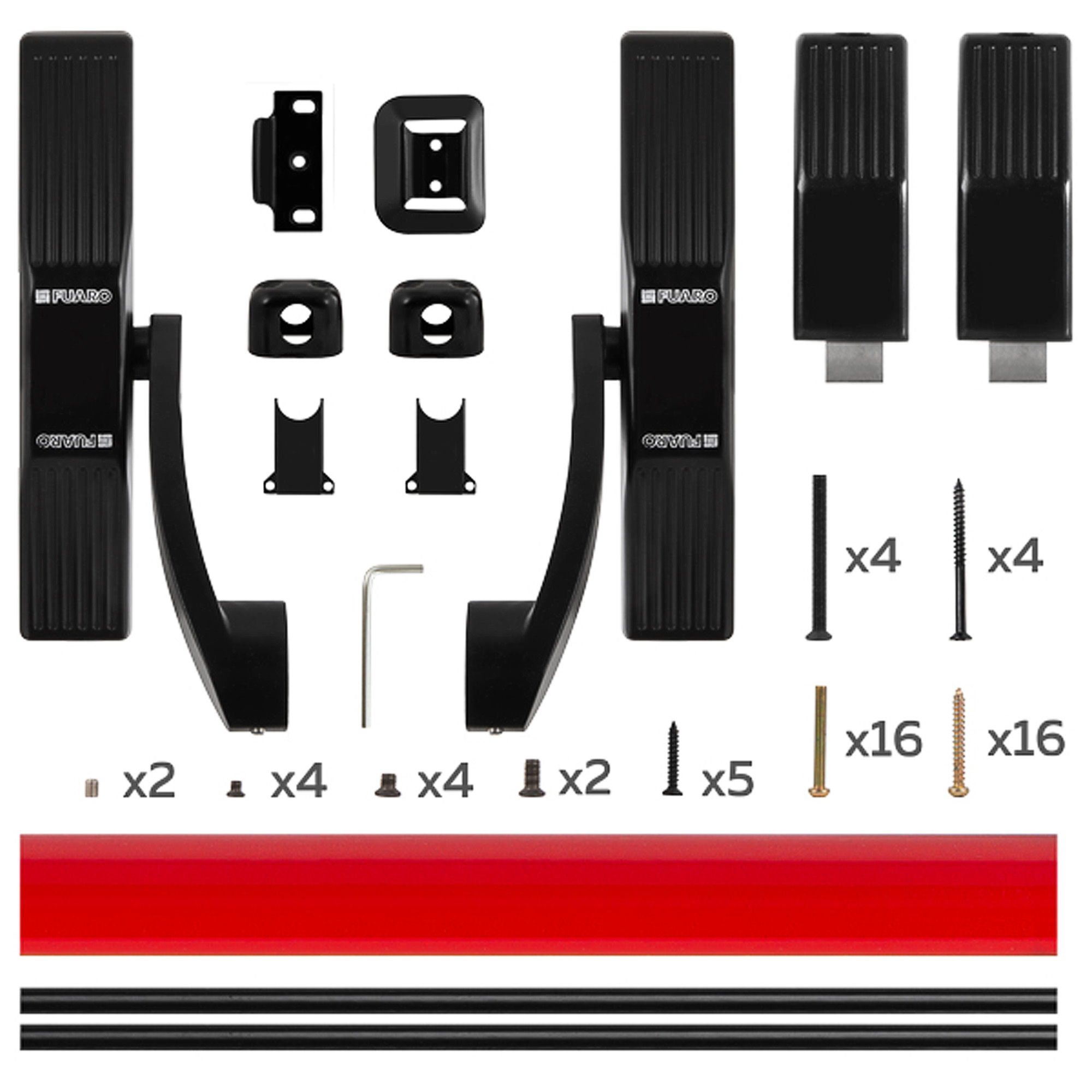

В поставку входят нажимная штанга, два рабочих корпуса, верхний и нижний ригельные механизмы, вертикальные тяги с удлинителями, направляющие и монтажный крепёж. Точный перечень и количество деталей сверяют с паспортом при получении.

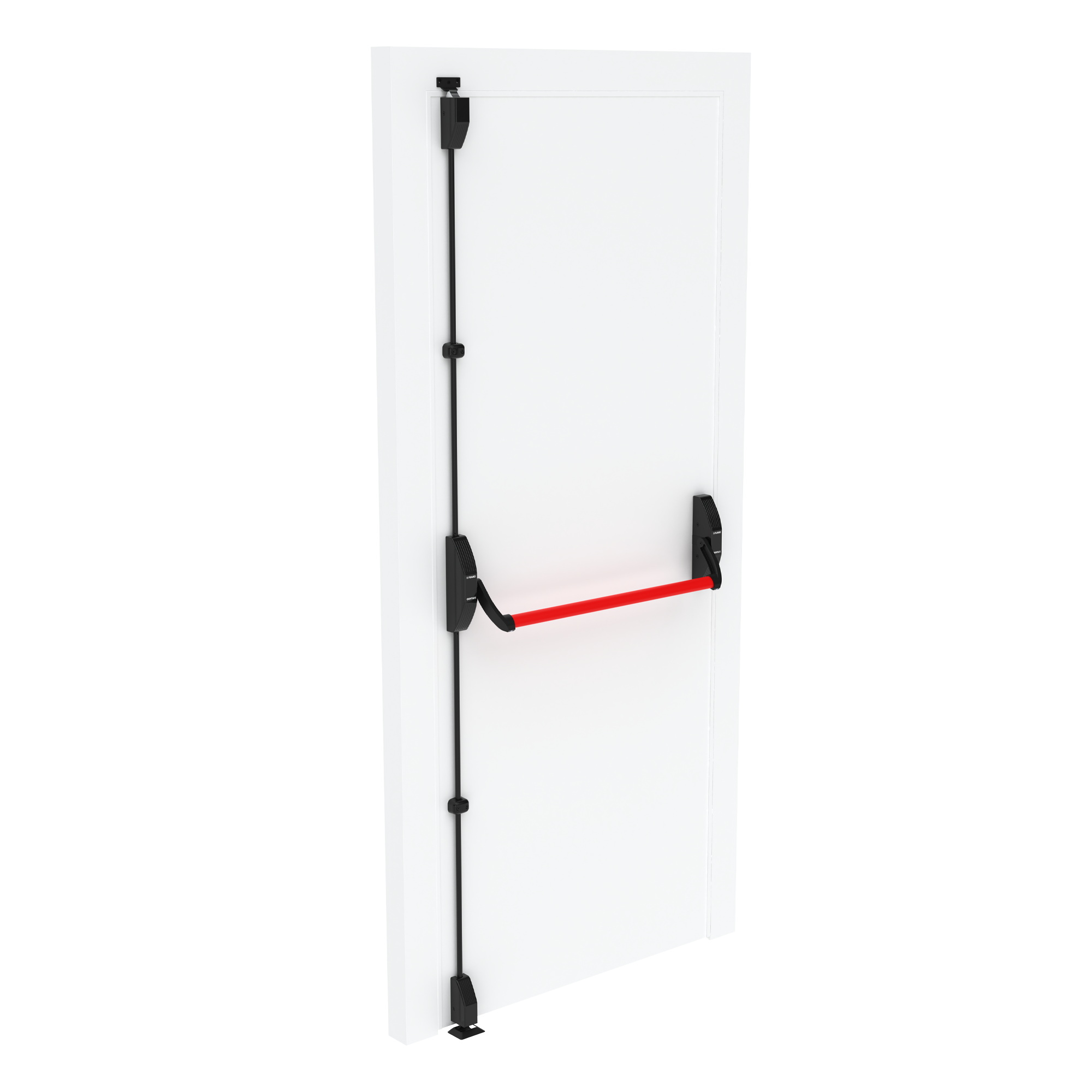

В карточку добавлены три разные иллюстрации из точной карточки FUARO 41411: внешний вид системы на дополнительной створке, габаритный чертёж и раскладка комплектующих. Файлы имеют разные контрольные суммы; повторяющихся изображений нет.

Монтаж и ввод в эксплуатацию

Механизм устанавливает специалист по инструкции 1700C и документации дверного блока. Верхняя и нижняя защёлки должны освобождаться синхронно при нажатии в любой рабочей зоне штанги. Тяги выставляют без изгиба и лишнего трения, а ответные элементы закрепляют на прочном основании.

После монтажа дверь многократно открывают изнутри, проверяют полный выход ригелей, свободное движение створок и правильную последовательность закрывания. Нельзя допускать, чтобы уплотнитель, перекос полотна или доводчик требовали чрезмерного усилия. Результат фиксируют в документах приёмки объекта.

Эксплуатация и обслуживание

Антипаника должна оставаться доступной по всей ширине: перед дверью нельзя ставить мебель или складировать материалы. Механизм регулярно проверяют по графику объекта и после каждого случая интенсивного использования. Осматривают крепёж, тяги, защёлки и ответные части.

Неисправность, заедание или неполное отпирание требуют немедленного устранения специалистом. Самовольное изменение конструкции, отключение тяг или установка не предусмотренной внешней ручки может нарушить работу эвакуационного выхода.

FUARO AP.1700C выбирают для дополнительной створки двухстворчатой эвакуационной двери, когда требуется нажимное открывание и вертикальное запирание тягами. Перед заказом согласуйте систему основной створки, геометрию двери, наружный доступ и требования проекта.
