Коротко: способ соединения винилового сайдинга по длине зависит от профиля. Döcke разрешает стыковать горизонтальные панели Блок-Хаус D4.7T, Брус D6S и Планкен Q2.4 только через Н-профиль. Для остальных форм горизонтального сайдинга в инструкции предусмотрен также нахлёст. Сначала выберите допустимый способ, затем разметьте места стыков и посчитайте соединительные детали.
Н-профили в каталоге · Проверить комплект по размерам стены
Когда нужен Н-профиль
Н-профиль оформляет вертикальную линию соединения двух участков горизонтальной обшивки. Он не заменяет стартовую планку, наружный угол или обрамление окна. Вопрос «можно ли обойтись без соединительной планки» решают по точному обозначению панели, а не по желанию скрыть вертикальную полосу.
| Горизонтальный сайдинг Döcke | Способ по инструкции | Что учесть в раскладке |
|---|---|---|
| Блок-Хаус D4.7T, Брус D6S, Планкен Q2.4 | Только Н-профиль | Его положение и основание задают до монтажа рядов |
| Остальные формы горизонтального сайдинга | Н-профиль или предусмотренный нахлёст | При нахлёсте стыки соседних рядов смещают |
| Другая марка, металл, вертикальная обшивка | Отдельная инструкция своей системы | Не переносить правила этой таблицы автоматически |
Основание таблицы — инструкция Döcke, разделы 2.5 и 2.9. Если маркировка старой панели неизвестна, сначала определите её. Случайная похожая деталь может закрыть щель визуально, но это ещё не означает правильного соединения.
Как расположить соединения на стене
Сделайте простой эскиз стены с окнами, дверями и длинами участков. Нанесите вертикальные линии предполагаемых Н-профилей. Проверьте, насколько они заметны с основного направления обзора и как соотносятся с проёмами. Планировать эти линии после установки большей части обшивки неудобно: придётся пересматривать раскрой и доступ к основанию.
Для каждого поля между профилями укажите длину заготовки по правилам вашей системы. Не считайте размер до наружной кромки декоративной полосы длиной панели: её торец заходит в принимающую часть, а узел должен сохранять температурную компенсацию. Для окончательного размера нужен разрез профиля и замер места установки.
Если выбран допустимый нахлёст, отмечайте стыки по рядам. Нельзя просто повторять один вертикальный шов на всей высоте: в инструкции Döcke предусмотрено смещение соединений соседних рядов. Геометрию подрезки и нахлёста берите с рисунков 24–25, не заменяя их произвольным нахлёстом «на глаз».
Н-профиль устанавливают до рядовых панелей
В схеме Döcke соединительный профиль монтируют после углов, до или одновременно со стартом. Под его место на деревянной обрешётке предусматривают две вертикальные рейки либо одну широкую планку. Первый крепёж ставят в верхнюю часть верхних монтажных отверстий, остальные — по центрам, с шагом 20–25 см. Наращивание по высоте выполняют с перекрытием нижнего элемента верхним.
Расположение концов и температурные зазоры проверяйте по разделу 2.5 и рис. 10. Не крепите профиль только к тонкой облицовке вместо предусмотренного основания. Крепление аксессуара и крепление самой панели — разные операции; не смешивайте правила, особенно если у панели есть антиураганный замок.
Это обзор последовательности для подготовки заказа и контроля работы, а не чертёж для любого фасада. Если линия стыка проходит у пристройки или сложного примыкания, покажите узел проектировщику или монтажнику. Декоративный профиль сам по себе не решает вопросы движения разных конструкций.
Как посчитать Н-профили: метража недостаточно
Считайте каждую отдельную вертикальную линию, а затем составляйте раскрой стандартных планок. Для расчёта без наращивания важен выход цельных деталей из одной заготовки. Общую длину всех швов нельзя всегда просто разделить на длину покупного профиля.
Пример: есть четыре независимых участка по 1,8 м, а выбраны планки длиной 3 м. Общий метраж — 7,2 м. Деление 7,2 ÷ 3 с округлением даёт три планки, но из каждой получится только одна цельная деталь 1,8 м. Поэтому без наращивания понадобятся четыре планки. Остатки по 1,2 м можно учитывать только там, где они действительно подходят по раскрою. Размеры здесь условные, не нормы монтажа.
| Строка ведомости | Что записать |
|---|---|
| Шов А, Б, В и далее | Высоту и расположение на эскизе |
| Профиль | Точное изделие, длину, цвет, совместимость |
| Раскрой | Число целых деталей из каждой планки |
| Наращивание | Нужно ли оно и какой узел согласован |
| Основание | Есть ли предусмотренные точки крепления |
Не объединяйте в одной расчётной строке Н-профиль, углы и старт: у них разные задачи и разные длины участков. Условия продажи поштучно или упаковкой, текущий остаток и партию уточните до оплаты.
Что проверить, если стык выглядит плохо
- Точное обозначение панели соответствует выбранному способу соединения.
- Вертикальный профиль опирается на предусмотренное основание и не искривлён.
- Торцы не установлены с натягом; компенсация проверена по инструкции.
- При нахлёсте соблюдена схема подрезки и смещение соседних рядов.
- Наращивание соединительной планки выполнено по схеме производителя.
- Цвет и рисунок не оценивались только по экрану телефона.
Если щель появилась на старом фасаде, не начинайте с покупки более широкой накладки. Сначала выясните, что изменилось: соединение, крепёж, панель или основание. При повреждении одной полосы полезен материал о локальной замене сайдинга.
Соединительные профили в каталоге
Выберите материал в категории «Сайдинг», аксессуары — в разделе комплектующих к фасаду. Действующие карточки для подбора:
- ПРЕМИУМ Н-профиль (Пломбир) // Docke 3000 мм (1уп-18шт).
- ПРЕМИУМ Н-профиль (Графит) // Docke 3000 мм (1уп-18шт).
- ЛЮКС Н-профиль (Кедр) // Docke 3000 мм (18шт/упак).
Это разные цветовые и серийные варианты, не универсальный набор. Проверьте принимающий размер и совместимость с вашей коллекцией; название цвета не заменяет проверку геометрии.
Частые вопросы
Можно ли соединить сайдинг без Н-профиля?
Только если инструкция выбранной панели допускает другой способ. Для горизонтальных Döcke Блок-Хаус D4.7T, Брус D6S и Планкен Q2.4 предусмотрено соединение по длине через Н-профиль.
Можно ли ставить все нахлёсты на одной вертикали?
В инструкции Döcke для горизонтального сайдинга предусмотрено смещение стыков соседних рядов. Раскладку и подрезку проверяют по схеме производителя до монтажа.
Как считать соединительные планки без наращивания?
По отдельным вертикальным линиям и выходу цельных деталей из каждой планки. Одного деления суммарного метража на длину изделия недостаточно.

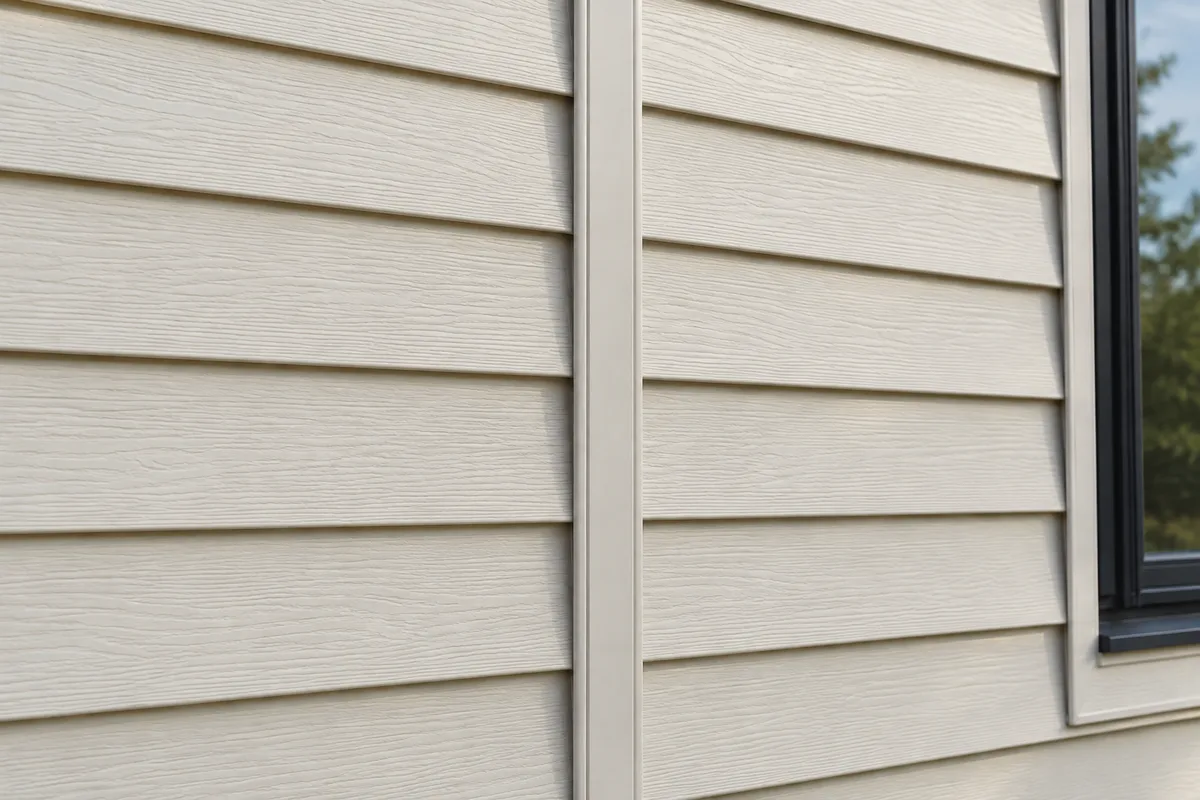

Пришлите эскиз стены и маркировку сайдинга для подбора комплектующих. Анонс — иллюстрация, а не монтажный чертёж.
