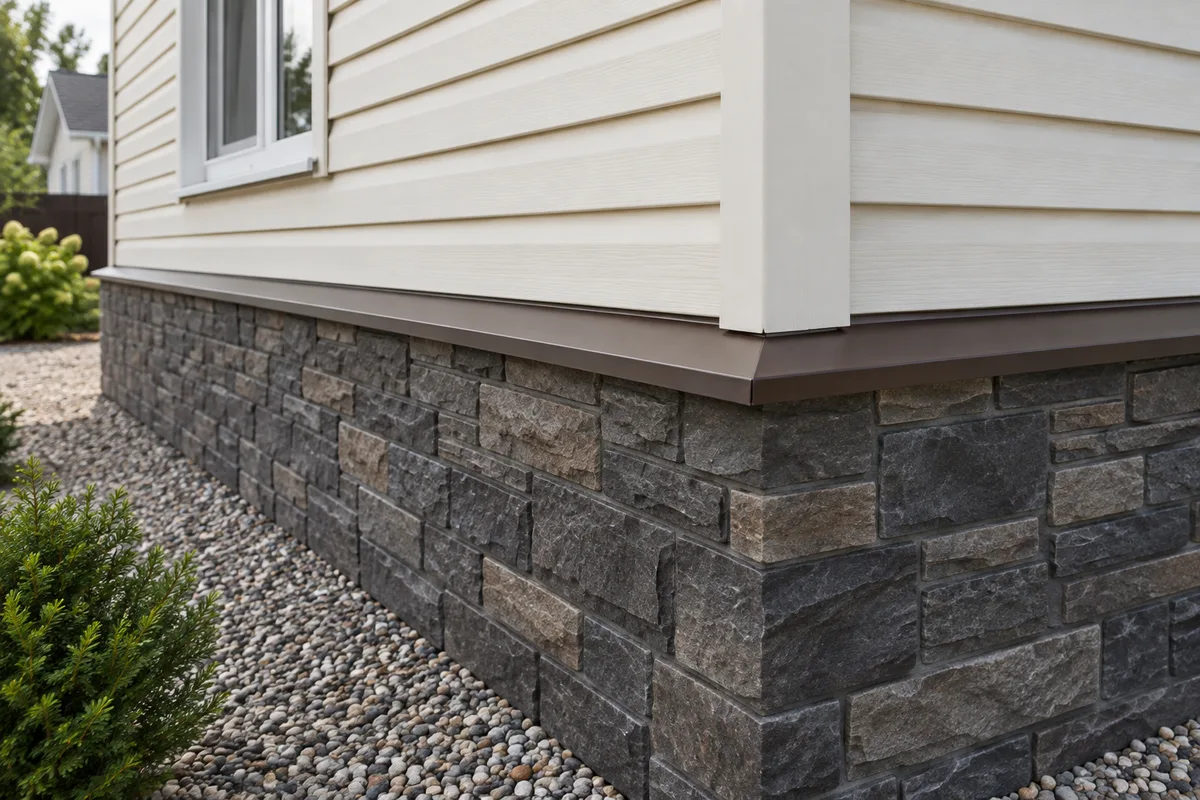

Отлив над цоколем под сайдинг: замер, монтаж и расчёт длины

Коротко: отлив над выступающим цоколем отводит воду с перехода между стеной и цокольной облицовкой. Его выбирают по геометрии готового узла, а не только по цвету. Для пластикового отлива Döcke предусмотрен монтаж до стартовой планки сайдинга. Размеры ниже относятся именно к этому аксессуару: для металлического отлива или другой фасадной системы нужна собственная схема.

Отливы и комплектующие · Передать размеры узла

Отлив над цоколем — отдельный узел

Не смешивайте три задачи: облицевать цоколь панелями, оформить верхнюю кромку этих панелей и отвести воду с выступа. Стартовый профиль удерживает начальный ряд, принимающий профиль оформляет край, а отлив работает как водоотводный карниз. Назначение конкретного изделия нужно сверить по техническому листу.

В общем руководстве по отделке цоколя фасадными панелями рассмотрены основание, раскладка и ряды облицовки. Здесь речь только о переходе над цоколем. Эта статья не является схемой гидроизоляции фундамента и не заменяет обследование протекающего основания.

Как выбрать ширину и подготовить замер

Замеряйте готовую конструкцию с учётом обрешётки, утепления и облицовки. Размер голого фундамента не описывает положение наружной поверхности после отделки. На каждой стене проверьте несколько точек: выступ может меняться. Укажите отдельно расстояние от места крепления до лицевой плоскости цоколя и предполагаемое положение наружного края отлива.

У изделия есть разные размеры: наклонная рабочая поверхность, монтажная полка, капельник и общая развёртка. Поэтому надпись «100 мм» сама по себе ещё не доказывает, что деталь перекроет ваш выступ. Попросите чертёж с размерными линиями и сопоставьте его с разрезом узла. Не превращайте размер упаковки в ширину рабочей поверхности.

• Запишите длины прямых участков, а не только общий периметр.
• Отметьте наружные и внутренние углы разными обозначениями.
• Укажите материал стены и доступное основание для крепежа.
• Покажите положение нижнего ряда сайдинга относительно верха цоколя.
• Уточните, как в проекте сохраняются вентиляция и выход воды.
• Отдельно отметьте места, где требуется окончание отлива, а не обычный стык.

Монтаж пластикового отлива Döcke: контрольные размеры

В официальной инструкции Döcke, раздел 2.2 и рисунки 4–6, отлив устанавливают раньше старта. Сначала готовят угловые детали, затем прямые. Для изготовления угла предусмотрена заготовка 500 мм; линии реза и сгиба следует брать с рисунка производителя, а не восстанавливать по фотографии фасада.

Внутренний угол отличается линией сгиба: она проходит по гвоздевой планке, а не по капельнику. Разметку сверяйте с рис. 6. Эти числа не являются правилами для оцинкованных отливов, иных ПВХ-профилей или всех панелей Döcke. Уточнение положения старта смотрите в материале о монтаже стартовой планки сайдинга.

До закупки попросите монтажника показать выбранную схему и список узлов. На готовом фасаде не стоит обещать установку «поверх всего» без осмотра: доступ к месту фиксации и верхнему примыканию может потребовать разборки. Порядок работ согласуют заранее, чтобы новый отлив не стал декоративной полосой поверх нерешённого перехода.

Как посчитать прямой участок без ошибки в нахлёстах

У отлива Döcke «Пломбир» в официальной карточке указана длина 3000 мм. Для прямой линии из n таких элементов при нахлёсте 25 мм покрываемая длина равна 3000 × n − 25 × (n − 1) мм. Это расчёт прямого стыкуемого участка без угловых заготовок, окончаний и отходов.

Пример: нужно закрыть прямой участок 8 м. Два элемента перекроют 5975 мм — недостаточно. Три дадут 8950 мм до окончательной подрезки — по длине достаточно. Но если из этих же планок вырезают углы, их расход сначала нужно вычесть. Поэтому «периметр разделить на три» — только черновая оценка, а не готовый заказ.

Для дома составьте ведомость: участок, длина, число целых планок, угловые заготовки, пригодные обрезки, отдельные окончания. Возможность использовать остаток на соседней стене подтверждают раскроем. Не назначайте одинаковый процент запаса прямому фасаду и фасаду с несколькими выступами. В карточке производителя также указано 16 штук в упаковке; условия продажи поштучно уточните у магазина.

Ошибки, которые полезно поймать до приёмки

• Размер выбран по фотографии. Проверьте чертёж детали и фактический разрез узла.
• Смешаны пластиковая и металлическая схемы. В заказе должны быть названы материал и конкретное изделие.
• Забыты углы. Сверьте ведомость с планом всех стен, крыльца и выступов.
• Нет согласованного верхнего примыкания. Попросите показать, как вода выходит наружу, а не за облицовку.
• Старт и отлив рассматривают как одну деталь. Проверьте назначение и положение каждого профиля.
• Установленный отлив обещает решить сырость фундамента. Причины сырости и гидроизоляцию обследуют отдельно.

При приёмке сравните фактическое исполнение со схемой, особенно углы и окончания. Сделайте фотографии переходов до закрытия соседними элементами. В акте или переписке удобно зафиксировать марку отлива, принятую инструкцию и проверенные размеры: при последующем ремонте это полезнее, чем общая фраза «смонтировано правильно».
