Коротко: для окна в облицовке фасадными панелями «Формлайт» сначала определяют глубину проёма и способ его утепления, затем подбирают финишный профиль и околооконные планки. Нижнюю планку устанавливают с небольшим уклоном наружу для стока воды. Размеры деталей снимают с каждого окна отдельно, а компенсационные зазоры и крепёж выполняют по инструкции конкретной системы, не по правилам для сайдинга.
Какие детали образуют оконный узел «Формлайт»
Эта статья посвящена именно фасадным панелям ТЕХНОНИКОЛЬ «Формлайт» и углублённому оконному проёму. Для окна заподлицо, другой коллекции или другой конструкции стены узел нужно выбирать заново. Если вы работаете с виниловым сайдингом, откройте отдельный материал об отделке окон сайдингом: смешивать инструкции двух систем нельзя.
По официальной инструкции ТЕХНОНИКОЛЬ «Формлайт», разделы 10.3–10.4, вокруг утеплённого проёма устанавливают финишный профиль; в него заводят околооконные планки. Нижнюю планку подготавливают первой: при раскрое оставляют боковые участки для загиба, формируют зацепы под финишный профиль и задают небольшой уклон наружу. Боковые и верхнюю детали подгоняют по фактическому проёму, оставляя компенсационные зазоры, показанные на схеме производителя.
| Элемент | Что проверяют до резки | Почему важно |
|---|---|---|
| Финишный профиль | Непрерывность и положение вокруг проёма | Он удерживает подготовленный край околооконной планки |
| Нижняя планка | Ширину, боковые загибы и направление уклона | Вода должна уходить от окна наружу |
| Боковые планки | Две фактические высоты и сопряжение с низом | Левый и правый откосы могут отличаться |
| Верхняя планка | Ширину и сопряжение с боковыми | Нужен корректный путь воды и температурное движение |
Планка и герметик не заменяют проектную гидроизоляцию примыкания окна к стене. Если этот слой отсутствует или повреждён, сначала решают задачу водозащиты, затем закрывают откос облицовкой. Не обещайте, что одна декоративная деталь исправит протечку.
Как составить ведомость и посчитать планки
Нарисуйте каждый проём с наружными размерами, глубинами откосов и расположением нижнего водоотводящего элемента. Записывайте ширину сверху и снизу, высоту слева и справа. В расчёт берите размеры там, где реально пройдёт профиль, а не паспортный размер оконного блока. Отдельно отметьте, какие части откоса утеплены.
Пример расчёта закупки, не монтажная норма: для двух условных окон требуется по одной верхней и нижней детали длиной 1,25 м и по две боковые длиной 1,45 м. Сумма для ведомости: 2 × (1,25 + 1,25 + 1,45 + 1,45) = 10,8 погонного метра. Но это не означает, что хватит 10,8 м покупных планок: число целых изделий зависит от их фактической длины, схемы стыков и отходов после загибов. Если левая и правая стороны различаются, считайте их раздельно.
Для заказа сделайте отдельные строки для финишного профиля, околооконной планки и других доборов выбранной коллекции. Затем составьте карту раскроя: какая деталь выходит из какого изделия, остаётся ли пригодный отрезок и где допустим стык. До оплаты сверьте наименования и совместимость с каталогом производителя или продавцом.
Что проверить при установке
- Подтвердите коллекцию панелей и редакцию инструкции. Сравните реальное окно с узлом в разделе 10, а не только с рекламным изображением фасада.
- Проверьте основание, утепление откосов и ранее выполненный водозащитный контур. Все отклонения отметьте до закрытия.
- Разметьте и установите финишный профиль вокруг проёма по схеме производителя.
- Сначала подгоните нижнюю околооконную планку. Инструкция предусматривает боковые участки по 50 мм для загиба и зацепы под финишный профиль. Уклон должен направлять воду наружу.
- После нижней детали подрежьте боковые и верхнюю, проверяя взаимное перекрытие и зазоры по чертежу. Не переносите размер зазора из инструкции на сайдинг или из примера для другого профиля.
- До закрытия узла фотографируйте нижний водоотвод, стыки и положение профилей: после облицовки ошибки труднее локализовать.
Число 50 мм относится к подготовке боковых участков нижней планки в этом узле, а не к универсальному припуску на любой оконный добор. Геометрию детали, которую держите в руках, сверяйте с актуальной инструкцией и разметкой.
Частые ошибки до и после раскроя
- Считать все окна одинаковыми по чертежу дома, не измеряя фактический откос.
- Сначала отрезать нижнюю планку точно по ширине проёма, забыв о предусмотренных боковых загибах.
- Сделать уклон нижней детали к окну вместо направления наружу.
- Жёстко зажать облицовку в примыкании, не оставив компенсации по инструкции.
- Подменить финишный профиль случайным добором похожего цвета без проверки совместимости.
- Замаскировать течь дополнительным герметиком, не выяснив, где нарушен водозащитный контур.
Где подобрать панели и комплектующие
Сверить облицовку можно в категории фасадных панелей, а нужные профили — в разделе комплектующих к фасаду. Действующие карточки панелей «Формлайт» для выбора цвета:
- ТН, Фасадные панели, Формлайт, Кирпич, Песочный 1043х305мм (1уп=16шт)
- ТН, Фасадные панели, Формлайт, Кирпич, Серо-бежевый 1043х305мм (1уп=16шт)
- ТН, Фасадные панели, Формлайт, Кирпич, Серый 1043х305мм (1уп=16шт)
Эти три карточки — варианты облицовки, не полный комплект оконного узла. Цвет и серию доборов подтверждайте отдельно; не считайте похожий оттенок доказательством совместимости профилей.
Частые вопросы
Можно ли использовать инструкцию для сайдинга при отделке окна панелями «Формлайт»?
Нет. Узел, профили и порядок подрезки нужно сверять с инструкцией именно для фасадных панелей «Формлайт». Статья про сайдинг относится к другой системе.
Нужен ли отлив под окном?
Нижний узел должен отводить воду наружу. Инструкция «Формлайт» предусматривает небольшой уклон нижней околооконной планки; конкретную конфигурацию отлива и сопряжения выбирают по проекту и изделию.
Сколько планок покупать для трёх окон?
Сложите длины верхних, боковых и нижних участков по каждому проёму, затем учтите раскрой и стыки по длине конкретной планки. Число штук округляют вверх отдельно для каждого типа профиля.

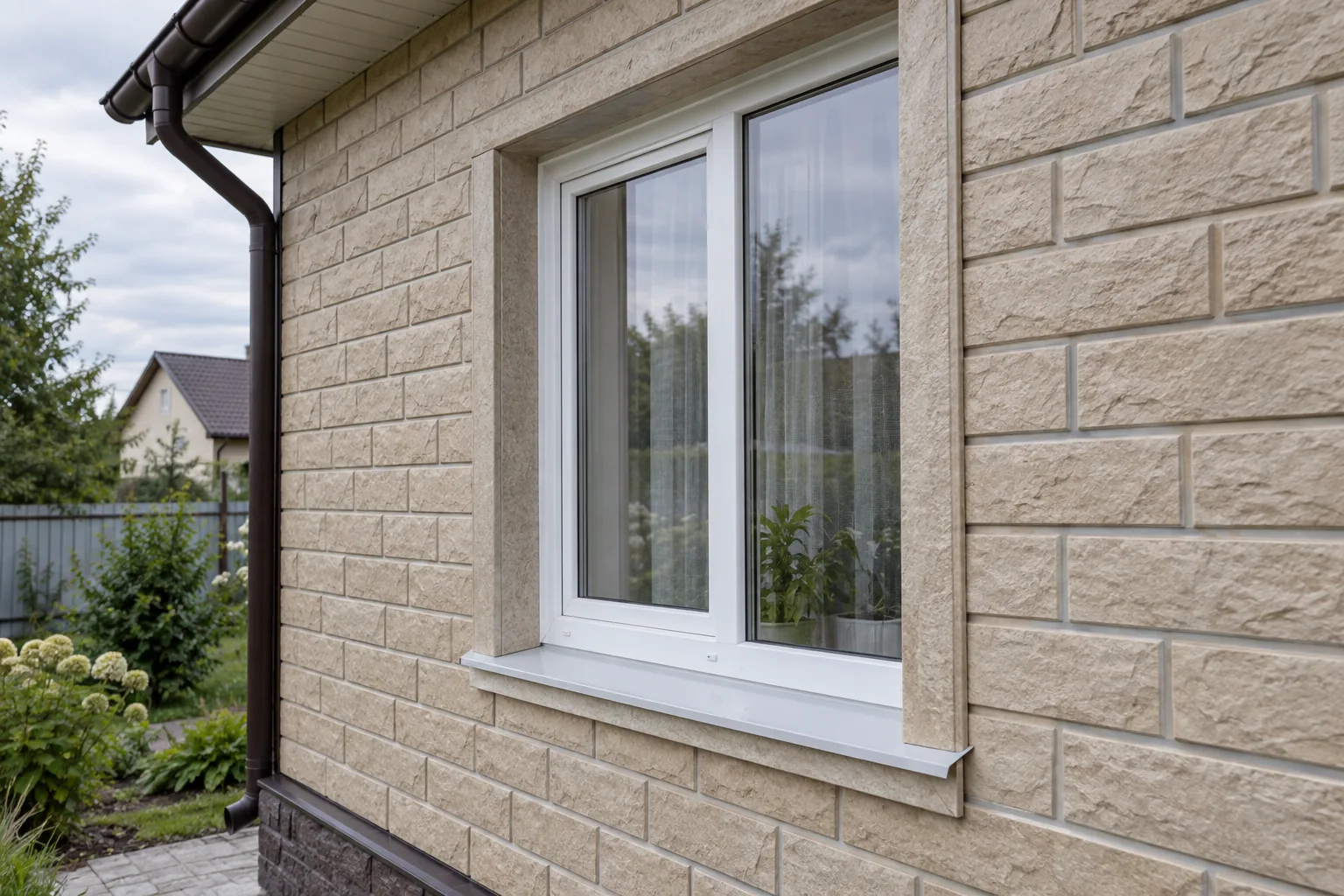

Анонс — созданная иллюстрация, не фотография испытанного узла. Монтажные детали сверяйте с чертежами производителя.
